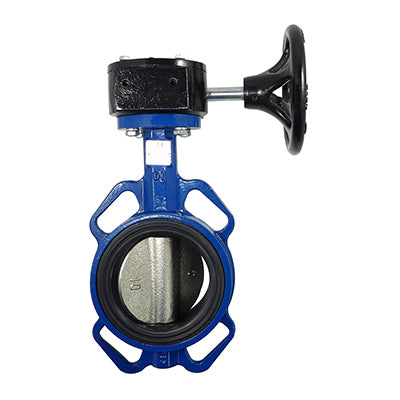

Valvula Mariposa tipo WAFER Reductor

Válvula mariposa tipo wafer de eje concéntrico, disco en acero inoxidable, accionada mediante reductor, para instalarse entre bridas ISO PN10/PN16/PN20 (ANSI 150).

Cuerpo hierro dúctil según ASTM A536/65-45-12; EN-GJS-400-15. Compuerta o disco en acero inoxidable CF8. Asiento intercambiable en goma EPDM; EN681 instalado en el cuerpo.

Eje de la compuerta en acero inoxidable según X20Cr13; EN10088.

Diseño sin pines, con cuadrante interno en la compuerta y el eje para ejercer el arrastre. O’Ring en NBR, EN681 para evitar la entrada de polvo al eje.

Reten en Acero St37-2, EN10025. Bocina autolubricante en nylon sobre el eje para facilitar operación.

Tornillos en Acero al Carbono C45, EN10083. Reductor en HD tipo sin-fin y corona segmentada. Eje del reductor en acero inoxidable según X20Cr13; EN10088, volante en HD, con topes de ajuste para apertura y cierre.

Recubrimiento interno y externo con resina epóxica aplicada electrostáticamente conforme a DIN 30677.

Uso: Para agua y líquidos neutros con temperatura máxima de 70°C

Inspeccionada bajo: Presión Hidrostática según DIN 3230 parte 4: Asiento: 1.1 x PN Cuerpo: 1.5 x PN
